1. Сборка и регулировка

**Подготовка**

Перед началом сборки тщательно протрите все позиции, которые необходимо собрать. Особое внимание уделите следующим элементам:

  • V-образный геометрический паз на картридже и хвостовике.
  • Конец хвостовика, который будет соединен с адаптером.
  • Внутреннее отверстие на зажимном держателе.

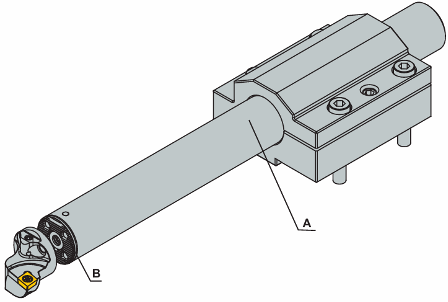

См. позиции A и B на изображении.

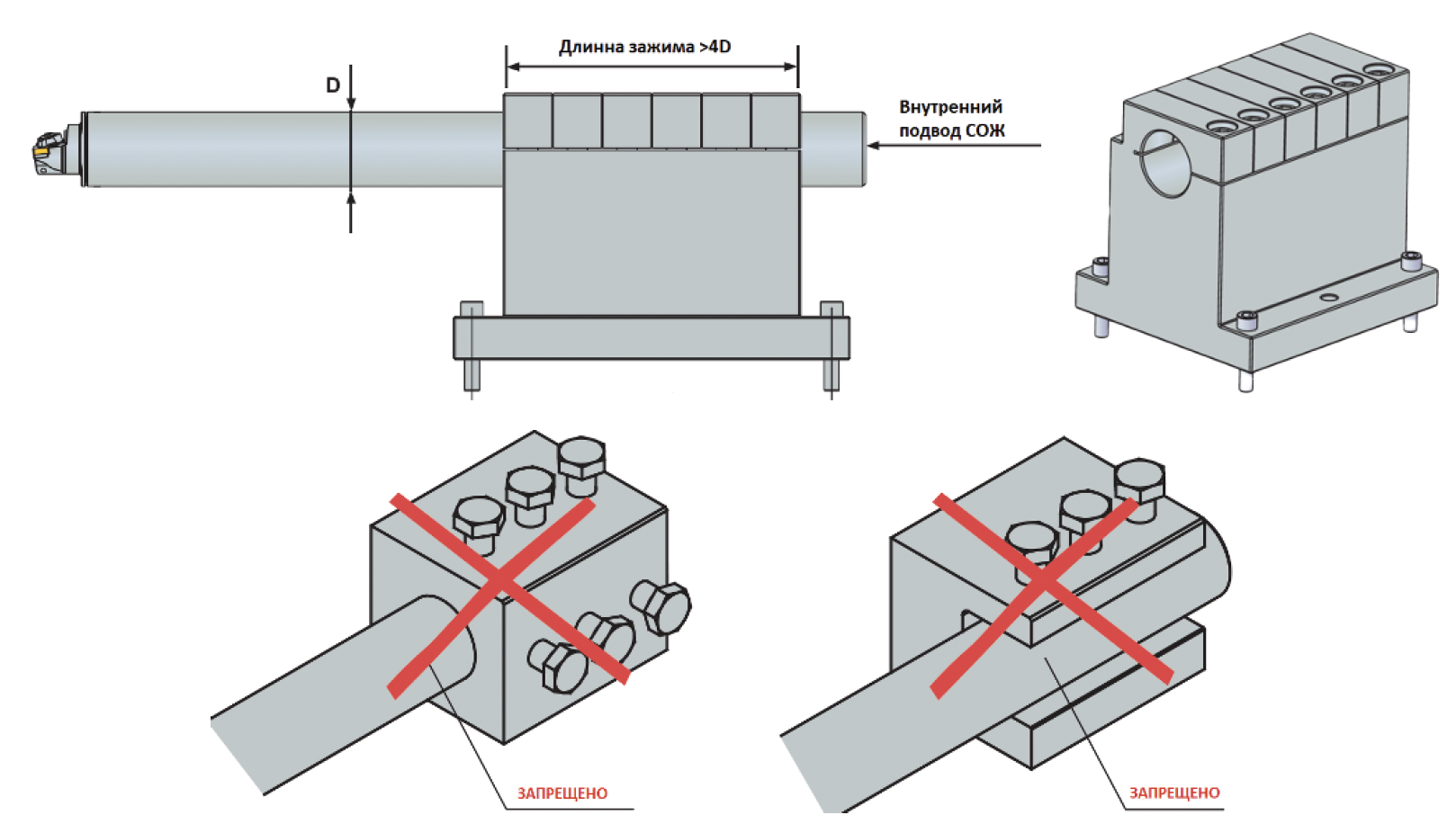

2. Сборка для хвостовика

  • Длина зажима не должна быть меньше отношения 4 L/D.
  • Рекомендуется использовать зажимную крышку с методом открытия и другие методы установки оправки в станок.
  • Запрещается использовать винты в качестве зажима оправки.

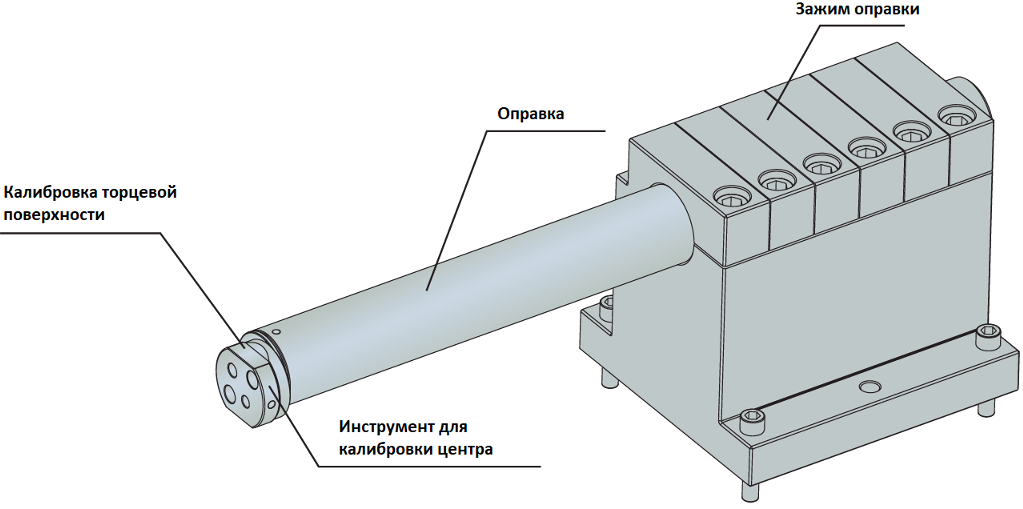

3. Регулировка высоты центра

При первой сборке хвостовика используйте специальный калибровочный инструмент для настройки высоты центра. Выполните следующие шаги:

  • Установите хвостовик в V-образный геометрический паз.
  • Откалибруйте его с допуском 0,01 по направлению оси X.

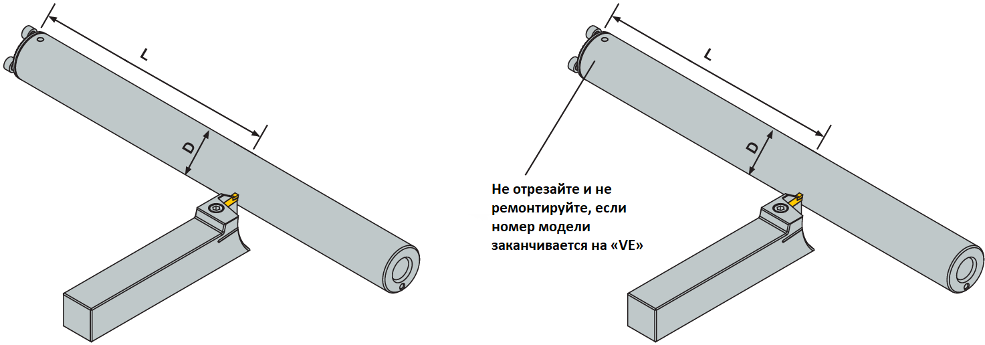

4. Регулировка длины хвостовика

Оправку можно отрезать, однако не обрезайте регулировочную длину, если обозначение хвостовика заканчивается на VE.
