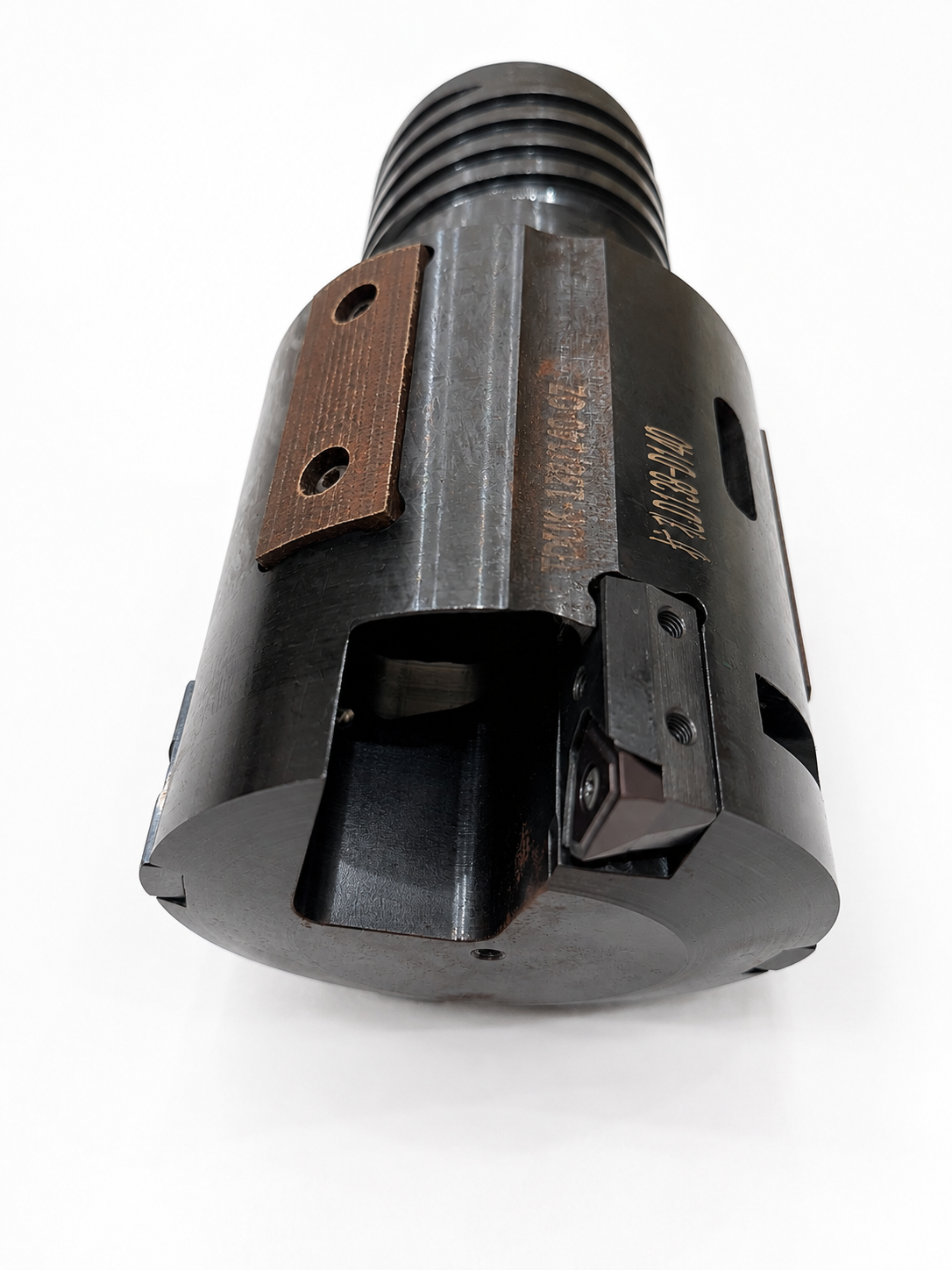

Компания Тригон предлагает решение для глубокого сверления с возможностью регулировки рабочего диаметра. Главное преимущество конструкции — для обработки нескольких близких диаметров не требуется приобретать отдельную сверлильную головку на каждый размер.

Одна головка позволяет изменять диаметр сверления в заданном диапазоне. В представленном исполнении инструмент с номинальным диаметром Ø138 мм может быть настроен для обработки отверстий диаметром до Ø140 мм. Таким образом, одна головка закрывает диапазон Ø138–140 мм, что позволяет сократить количество необходимого инструмента и затраты на его приобретение.

Регулируемые сверлильные головки входят в линейку решений Тригон для глубокого сверления BTA и могут быть изготовлены под требуемый диапазон диаметров.

Как регулируется диаметр

Для изменения рабочего диаметра в комплект входят специальные проставочные пластины, которые устанавливаются под периферийный картридж и направляющие пластины. Изменяя толщину проставок, можно настроить головку на требуемый диаметр в пределах предусмотренного диапазона.

При сборке необходимо использовать проставочные пластины одинаковой толщины под соответствующими элементами. Несоблюдение этого требования может привести к эксцентриситету головки, отклонению размера отверстия и повреждению инструмента.

Настройка инструмента

После установки или замены проставочных и режущих пластин необходимо выполнить контроль и регулировку диаметра головки. Это позволяет компенсировать изменение размера после сборки и получить требуемый диаметр отверстия.

Порядок регулировки приведён на странице Q45 каталога.

Использование регулируемой головки особенно актуально для производств, где требуется обработка нескольких близких диаметров: вместо нескольких отдельных головок можно заказать одну и перенастраивать её под необходимый размер.
