Компания Тригон провела производственные испытания инструмента для глубокого сверления серии TDJN с режущими пластинами TOGT070304 диаметром 15 мм.

Серия TDJN предназначена для сверления отверстий диаметром от 14 до 28 мм и применяется в задачах, где требуется высокая точность при обработке отверстий малого и среднего диаметра.

Испытания проводились на предприятии, входящем в группу РОСАТОМ.
Дополнительно инструмент тестировался с использованием стеблей производства Botek, что подтверждает возможность адаптации решений Тригон под существующую оснастку заказчика без необходимости полной переналадки.

Параметры испытаний

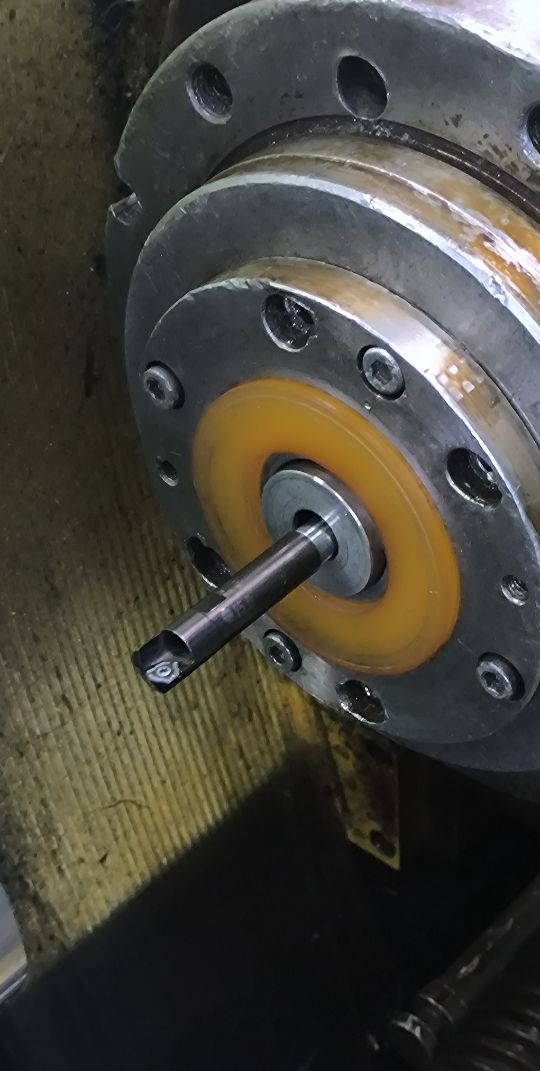

Головка: TDJN15.00-IT, Ø15 мм
Режущая пластина: TOGT070304-DT T420U
Материал обработки: нержавеющая сталь 08Х18Н10Т

Режимы резания
Скорость резания: Vc = 45 м/мин
Подача: F = 25 мм/мин
Подача на оборот: f = 0,03 мм/об
Глубина сверления: до 715 мм

Результаты испытаний

• Зафиксировано увеличение стойкости инструмента по сравнению с используемым ранее инструментом Botek.
• Достигнутый результат по глубине сверления на режущую пластину — в 6 раз выше.
• Стойкость на одну режущую кромку составила: 4154 мм (около 166 минут работы)
• С учётом 3 режущих кромок на пластине: до 12 500 мм сверления или около 500 минут работы,что соответствует длительности до двух рабочих смен с учётом переналадок.

Применение инструмента серии TDJN с пластинами TOGT070304-DT в сочетании с технической поддержкой специалистов Тригон позволило снизить производственные затраты за счёт увеличения ресурса инструмента и стабильности поставок.

Вывод
Испытания подтвердили:

• совместимость инструмента TDJN с оснасткой Botek;
• возможность внедрения без изменения существующей производственной схемы;
• повышение эффективности обработки при глубоком сверлении.

Использование инструмента Тригон позволяет оптимизировать процессы глубокого сверления и снизить совокупные затраты на инструмент.
